Puuntukilaitteet ja köynnöstuet
Puuntukilaitteet
Valikoimaamme kuuluvat erilaiset puuntukilaitteet, joita toimitamme yrityksille, kunnille, kaupungeille sekä yksityisille ympäri Suomen.

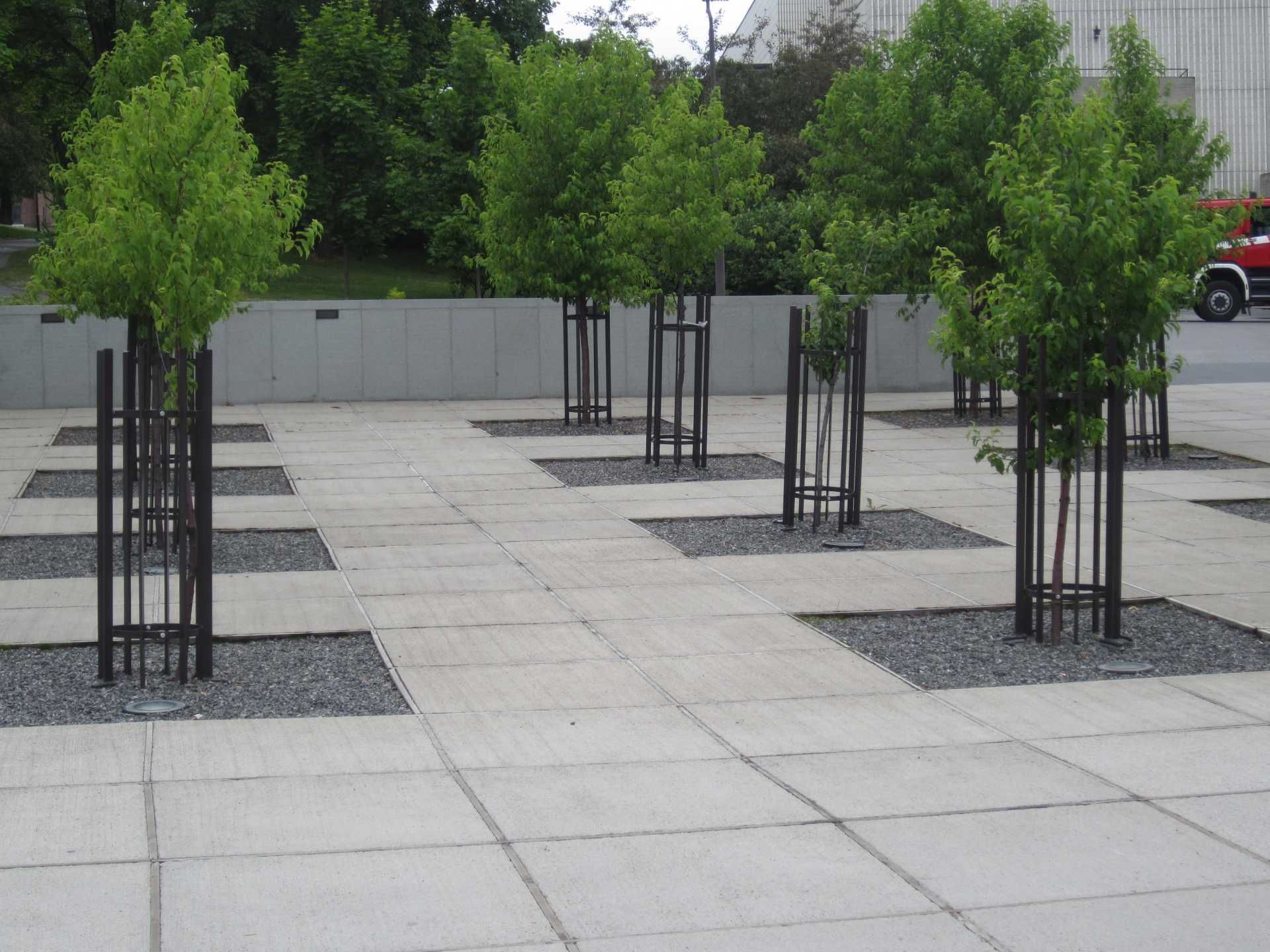

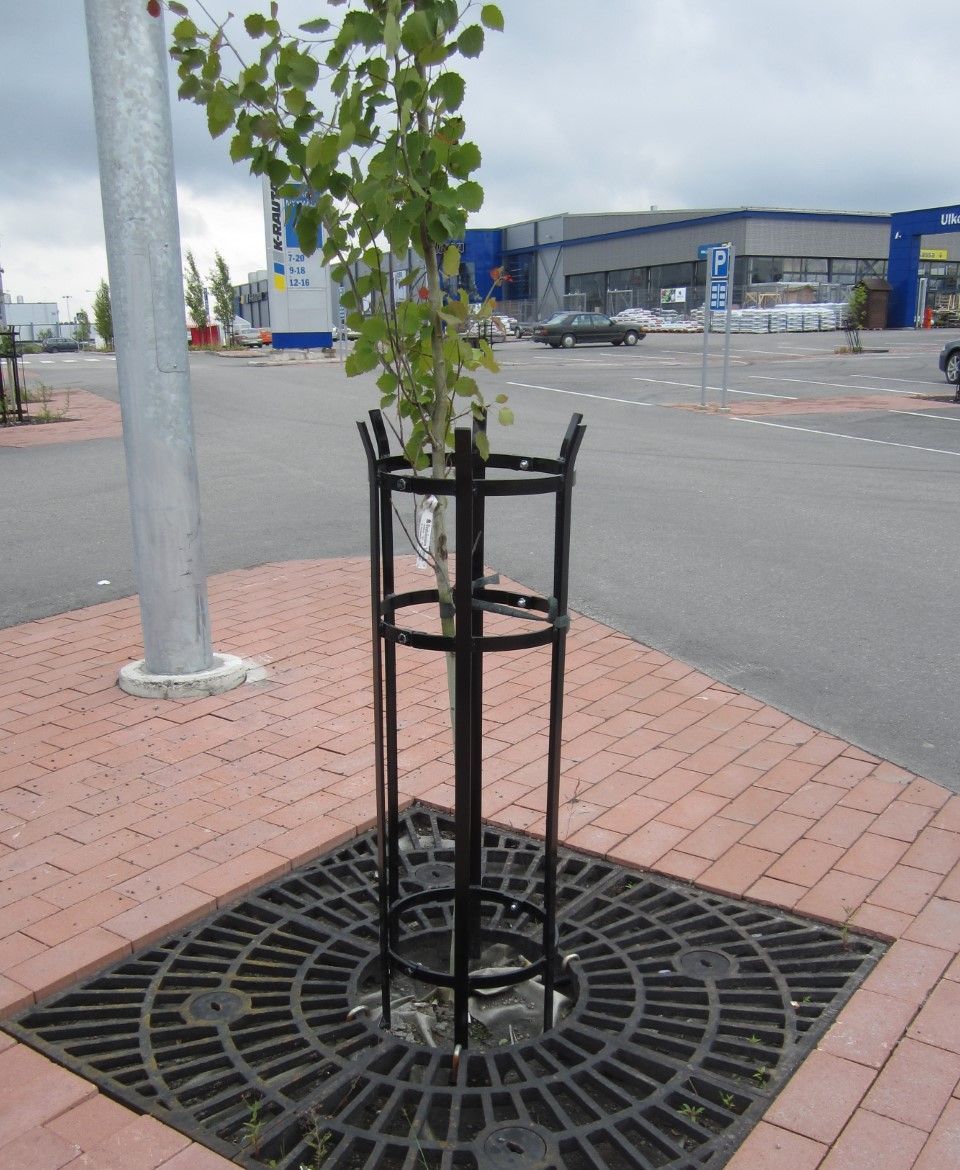

Rungonsuojat
Rungonsuojat suojaavat puuta tehokkaasti kolhuilta. Laajasta valikoimastamme löytyvät sopivat suojat kaikenkokoisille puunrungoille. Kaikki rungonsuojat ovat kotimaisia Konnevedellä valmistettuja tuotteita.
Rungonsuoja RS 100
Kokonaiskorkeus: ritilä kiinnitys 1,m
Asennuskorkeus: 1 m
sisähalkaisija: 340mm yläosa
Raaka-aine: Fe 37–48,3 x 2.6 mm, yläkehä Fe 37–48,3 x 3,2 mm
Pinnoitus:
● Kuumasinkitys
● Kuumasinkitys +polttomaalaus
● Hiekkapuhallus + sinkkipohjamaalaus + polttomaalaus (suositus)
Käyttö: Yleisimminmaaritilän NK 12:sta tai NK 15:sta kanssa.
Lisälaite: Tukiseiväs 2,3 m tai enemmän
Rungonsuoja RS 150
Kokonaiskorkeus: 1,5 m
Asennuskorkeus: 1 m
sisähalkaisija: 340mm yläosa
Raaka-aine: Fe 37–48,3 x 2.6 mm, yläkehä Fe 37–48,3 x 3,2 mm
Pinnoitus:
● Kuumasinkitys
● Kuumasinkitys +polttomaalaus
● Hiekkapuhallus + sinkkipohjamaalaus + polttomaalaus (suositus)
Käyttö: Tarkoitettu upotettavaksi 0,5m. Ritilään kiinnitettynä 1,5m
Lisälaite: Tukiseiväs 2,3 m tai enemmän
Rungonsuoja RS 250
Kokonaiskorkeus: 1,5 m
Asennuskorkeus: 1 m
Raaka-aine: Fe 37–33,7 x 2,6 mm, yläkehä Fe 37–33,7 x 3,2 mm
Pinnoitus:
● Kuumasinkitys
● Kuumasinkitys +polttomaalaus
● Hiekkapuhallus + sinkkipohjamaalaus + polttomaalaus (suositus)
Käyttö: Tarkoitettu upotettavaksi 0,5m. Ritilään kiinnitettynä 1m.
Rungonsuoja RS 300
Kokonaiskorkeus: 1,8 m
Asennuskorkeus: 1,8 m
Sisähalkaisija: yläosa 400 mm, alaosa 550 mm
Raaka-aine: Fe 37–16 x 16, Fe 37–8 x 30
Pinnoitus:
● Kuumasinkitys
● Kuumasinkitys +polttomaalaus
● Hiekkapuhallus + sinkkipohjamaalaus + polttomaalaus (suositus)
Käyttö: Maaritilän kanssa tai maajalkojen kanssa suoraan maahan.
Rungonsuoja RS 350 (porvoon malli)
Kokonaiskorkeus: 1,4 m
Sisähalkaisija: 400 mm
Raaka-aine: Fe 37–30 x 8, Fe 37–40 x 12
Pinnoitus:
● Kuumasinkitys
● Kuumasinkitys +polttomaalaus
● Hiekkapuhallus + sinkkipohjamaalaus + polttomaalaus (suositus)
Käyttö: Kiinnitys joko ritilän päälipintaan tai neljäosaista NK15 ritilää käytettäessä kiinnitys ritilän sisäpintaan.
Rungonsuoja RS 500
Kokonaiskorkeus: 1,8 m
Asennuskorkeus: 1,8 m
Sisähalkaisija: 400mm
Raaka-aine: Fe 37–8x30Pinnoitus: kuumasinkittynä ja/tai maalattuna tai hiekkapuhallettu, sinkkipohjamaalaus ja polttomaalaus
Pinnoitus:
● Kuumasinkitys
● Kuumasinkitys +polttomaalaus
● Hiekkapuhallus + sinkkipohjamaalaus + polttomaalaus (suositus)
Rungonsuoja RS 550
Kokonaiskorkeus: 1,3 m
Asennuskorkeus: 1 m
Sisähalkaisija: 200 mm.
Raaka-aine: 21,3 x 2,6 mm
Pinnoitus:
● Kuumasinkitys
● Kuumasinkitys +polttomaalaus
● Hiekkapuhallus + sinkkipohjamaalaus + polttomaalaus (suositus)
Käyttö: Rungonsuoja on tarkoitettu pienille puille kolhusuojaksi esim. nurmenleikkuukoneilta.
Rungonsuoja RS 600
Kokonaiskorkeus: 1,5 m
Asennuskorkeus: 1,5 m
Raaka-aine: pystyputket 48,3 x 2,6 mm
Raaka-aine: lenkit 5 x 50 mm
Sisähalkaisija: 600 mm
Pinnoitus:
● Kuumasinkitys
● Kuumasinkitys +polttomaalaus
● Hiekkapuhallus + sinkkipohjamaalaus + polttomaalaus (suositus)
Käyttö: Ritilään kiinnitettynä tai erillisillä 0,5 m maajaloilla.
Rungonsuoja RS 650
Kokonaiskorkeus: 1,4 m
sisähalkaisija: 400mm
Raaka-aine: 8 x 30 mm latta
Pinnoitus:
● Kuumasinkitys
● Kuumasinkitys +polttomaalaus
● Hiekkapuhallus + sinkkipohjamaalaus + polttomaalaus (suositus)
Käyttö: Maaritilään tai erillisillä maajaloilla suoraan maahan.
Rungonsuoja RS 700
Kokonaiskorkeus ritilä mukaan lukien 1,45 m.
Sisähalkaisija 400 mm.
Raaka-aine: 8 x 30 mm latta.
Rungonsuoja tarkoitettu käytettäväksi maaritilä Etnan kanssa.
Pinnoitus:
● Kuumasinkitys
● Kuumasinkitys +polttomaalaus
● Hiekkapuhallus + sinkkipohjamaalaus + polttomaalaus (suositus)
Käyttö: Tarkoitettu käytettäväksi maaritilä Etnan kanssa.
Rungonsuoja RS 750
Kokonaiskorkeus: 1,5 m tai 1,8 m
sisähalkaisija: 400 mm yläpää, 550 mm alapää
Raaka-aine: lenkit 8 x 30 mm latta, pystyraudat 12 mm pöyrötankoa.
Pinnoitus:
● Kuumasinkitys
● Kuumasinkitys +polttomaalaus
● Hiekkapuhallus + sinkkipohjamaalaus + polttomaalaus (suositus)
Käyttö: ritilöiden kanssa tai maajaloilla varustettuna.
Köynnöstuet
Valikoimassamme tällä hetkellä kahta erilaista köynnöstukea.
Köynnöstuet ovat kotimaisia Konnevedellä valmistettuja.

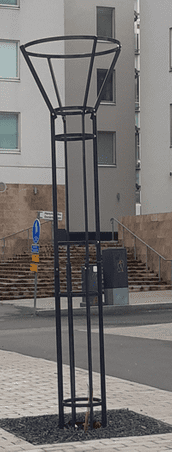

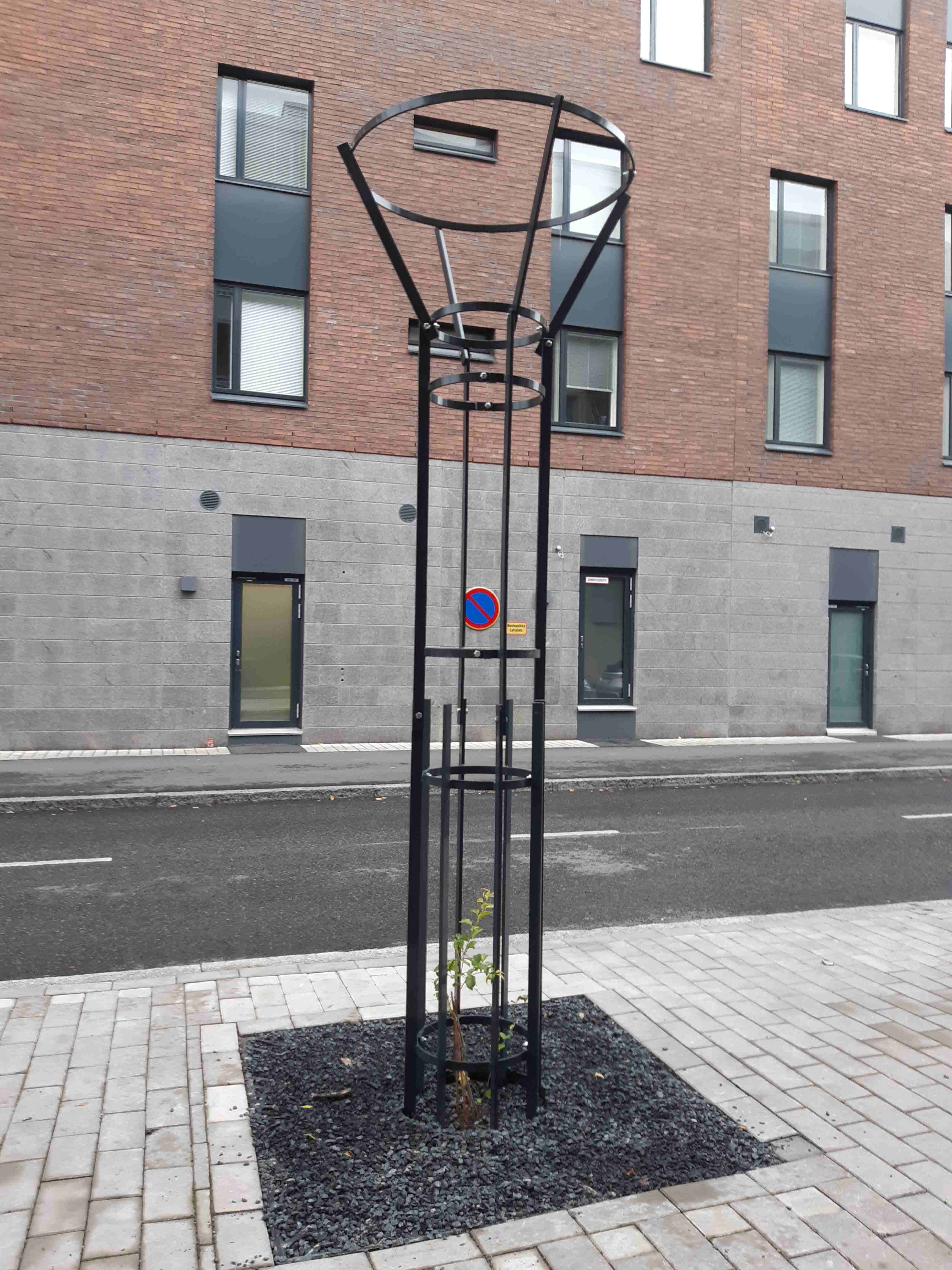

Köynnösteline KT 35
Köynnösteline KT 35 on kehitetty rungonsuoja RS 350 pohjalta.
Korkeutta telineellä on 3,5m.
Raaka-aineet:
12x40mm latta
8x30mm latta
Pinnoitus:
● Kuumasinkitys
● Kuumasinkitys +polttomaalaus
● Hiekkapuhallus + sinkkipohjamaalaus + polttomaalaus (suositus)
Käyttö: Köynnöstuki voidaan kiinnittää maaritilä NK 15:sta tai sitten maajaloilla suoraan maahan. Suoraan maahan upotettuna käytetään 1m pituisia maa- jalkoja.

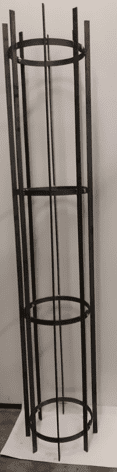

Köynnösteline KT 25
Köynnösteline KT 25 on 2,5m korkea sisähalkaisijaltaan 400mm oleva köynnöksille tarkoitettu tuki.
Raaka-aine: 8x30mm lattateräs.
Pinnoitus:
● Kuumasinkitys
● Kuumasinkitys +polttomaalaus
● Hiekkapuhallus + sinkkipohjamaalaus + polttomaalaus (suositus)
Käyttö: Köynnöstuki voidaan kiinnittää maaritilään tai maajaloilla suoraan maahan upotettuna, jolloin käytetään 1m pituisia maajalkoja.

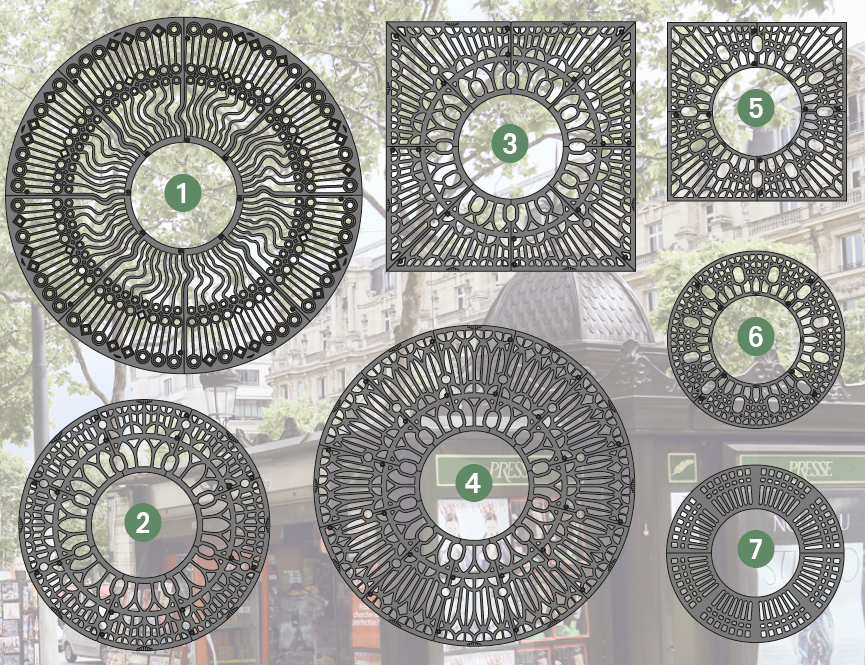

Maaritilät
Maaritilöille on saatavana myös tukikehikoita, joita voidaan käyttää kantavilla kasvualustoilla. Tukikehikot ovat 30 cm korkeita, ja niitä on saatavana kaikille ritilämalleillemme.

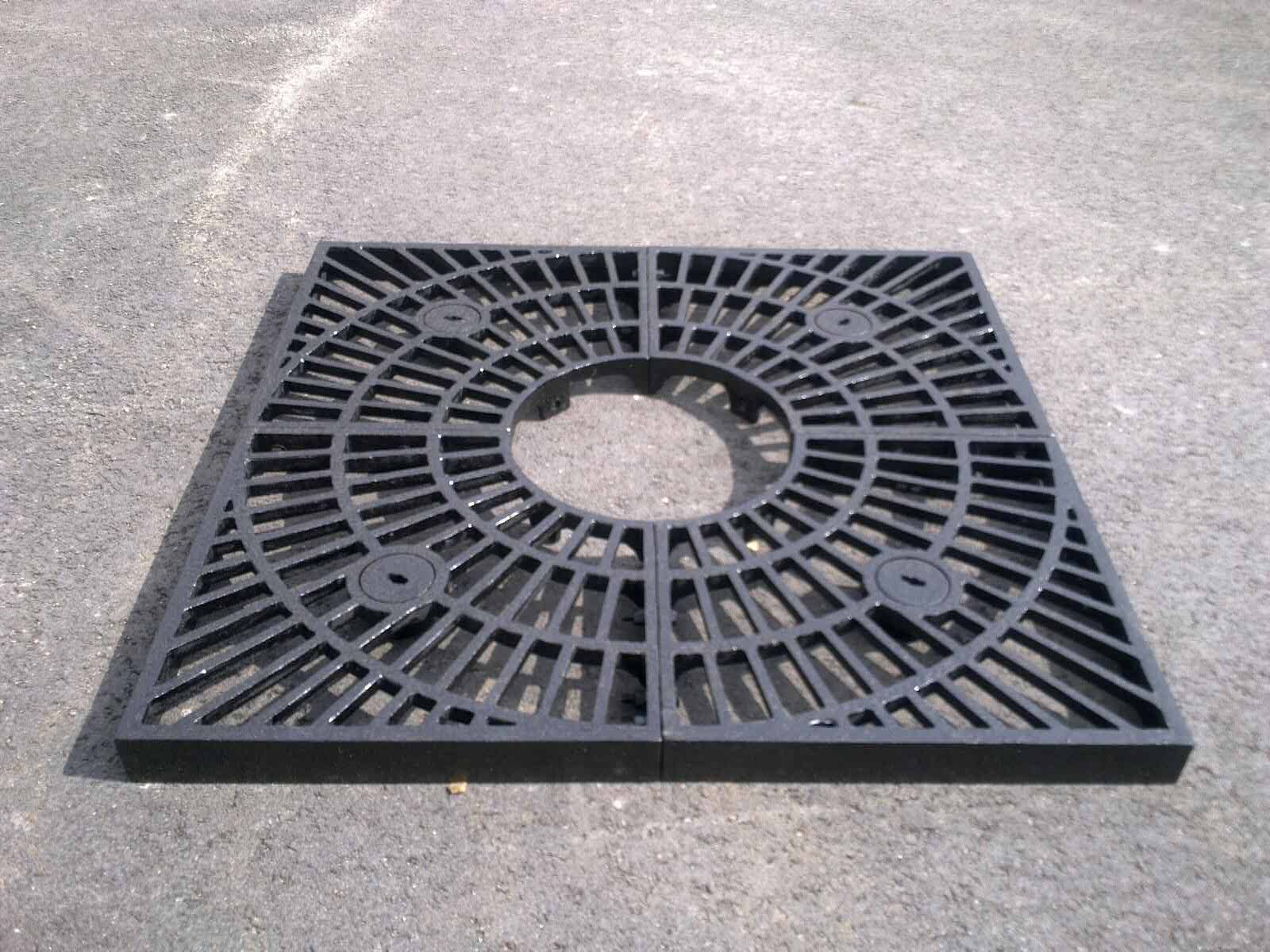

Maaritilä NK15 neljäosainen
UUTUUTENA: ritilään saatavana maavalaisin Valaisin on IP67 luokitettu, lamppu 5W kuuluu toimitukseen. Valaisin kestää max. 1000 kg kuorman.
Ulkomitat / neljännes: 0,75 m x 0,75 m, ritilän koko kasattuna 1,5 m x 1,5 m
Rungonaukko: 0,5 m
Paksuus: 9 cm
Raaka-aine: valurauta GRS-20
Käyttö: Maaritilä NK 15 voidaan sijoittaa myös luiskaan, jonka kulma on 10–20 astetta.
Pikikäsittely, ei saatavissa maalattuna
Maaritilä NK15 kaksiosainen
UUTUUTENA: ritilään saatavana maavalaisin Valaisin on IP67 luokitettu, lamppu 5W kuuluu toimitukseen. Valaisin kestää max. 1000 kg kuorman.
Ulkomitat/puolikas: 0,75 m x 1,50 m, ritilän koko kasattuna 1,5 m x 1,5 m
Rungonaukko: 0,5 m tai 0,7 m
Paksuus: 9 cm
Raaka-aine: valurauta GRS-20
Käyttö: Maaritilä NK 15 voidaan sijoittaa myös luiskaan, jonka kulma on 10–20 astetta.
Pikikäsittely, ei saatavissa maalattuna
Maaritilä LR15
UUTUUTENA: ritilään saatavana maavalaisin Valaisin on IP67 luokitettu, lamppu 5W kuuluu toimitukseen. Valaisin kestää max. 1000 kg kuorman.
Ritilän mitat: 0,75 m x 1,50 m
Käyttötarkoitus: Kun istutusalusta on 1,5 m x 3 m, käytetään lisäritilää jatkona NK 15:n kanssa.
Pikikäsittely, ei saatavissa maalattuna
Maaritilä Etna
Maaritilä Etna on kahdeksankulmainen GRP-teräsvalua oleva ritilä.
Ulkomitat: Etnan halkaisija on 1200 mm,
Sisäreiän halkaisija: 460 mm,
Korkeus maasta: noin 400 mm, Paksuus: 20 mm
Paino: vain 48 kg.
Käyttö: Etnaa käytettäessä puun tyven suojaukseen ei välttämättä tarvitse käyttää erillistä rungonsuojaa, vaan se antaa itsessään jo hyvän suojan lumikoneita ja muuta liikennettä vastaan.
Maaritilä Fantin-Latour
Maaritilä Fantin-Latour on GRP-teräsvalusta valmistettu erittäin korkealaatuinen suojaritilä.
Ulkomitat: ovat 1414 mm x 1414 mm
Sisäreiän halkaisija: 600 mm.
Valun paksuus: 17 mm
Paino: 92 kg.
Käyttö: Ritilä koostuu 8 segmentistä, jotka on kiinnitetty toisiinsa pulteilla.
Maaritilä Monet
Monet on GRP-teräsvalua oleva ritilä. Ulkohalkaisija: 1414 mm
Sisäreiän halkaisija: on 600 mm. Paksuus: 17 mm
painoa: 60 kg.
Käyttö: Ritilä koostuu 8 segmentistä, jotka on kiinnitetty toisiinsa pulteilla.
Maaritilä SNK 15
UUTUUTENA: ritilään saatavana maavalaisin Valaisin on IP67 luokitettu, lamppu 5W kuuluu toimitukseen. Valaisin kestää max. 1000 kg kuorman.
Ritilä koostuu neljästä osasta.
Ulkomitat: 1500x1500mm.
Ritilä reunakierros on 90mm korkea.
Raaka-aine GRS-20 valurautaa.
Pikikäsittely, ei saatavissa maalattuna

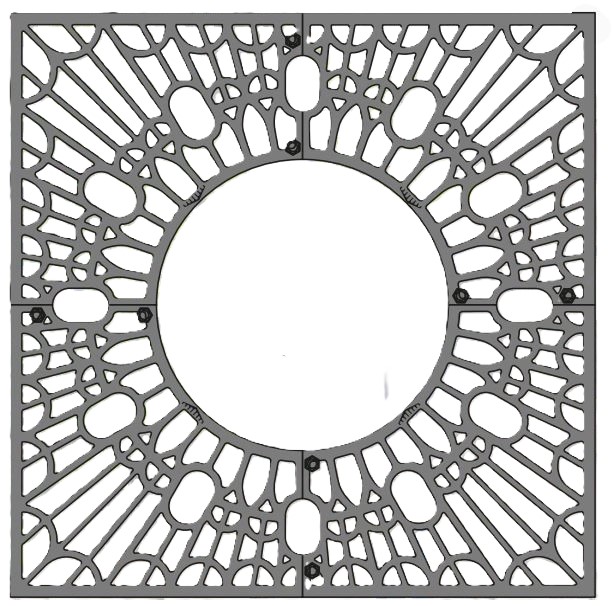

Maaritilä Gauguin
Ritilän mitat: 1m x 1m
Gauguin on GRP-teräsvalua oleva ritilä, joka pienen kokonsa puolesta soveltuu mainiosti ahtaisiin paikkoihin. Ritilään on saatavana säädettävä tukikehikko.
Maaritilä luiskassa
Maaritilä NK 15 voidaan sijoittaa myös luiskaan, jonka kulma on 10–20 astetta.
Rungonsuojaan on saatavana kiinnitysosat, joilla se saadaan portaattomasti säädettyä oikeaan kulmaan. Käytettäessä kantavan kasvualustan ritilätukea varmistetaan maaritilän paikoillaan pysyminen rinteessä.
Rungonsuoja on sama kuin suoraan asennettaessakin. Kallistettaessa rungonsuojan mukana tulevat tarvittavat kiinnitysosat.
Istutuskehikot
Maaritilöille on saatavana myös tukikehikoita, joita voidaan käyttää kantavilla kasvualustoilla. Tukikehikot ovat 30 cm korkeita ja niitä on saatavana kaikille ritilämalleillemme. Tukikehikot ja istutushäkit ovat kotimaisia Konnevedellä valmistettuja.

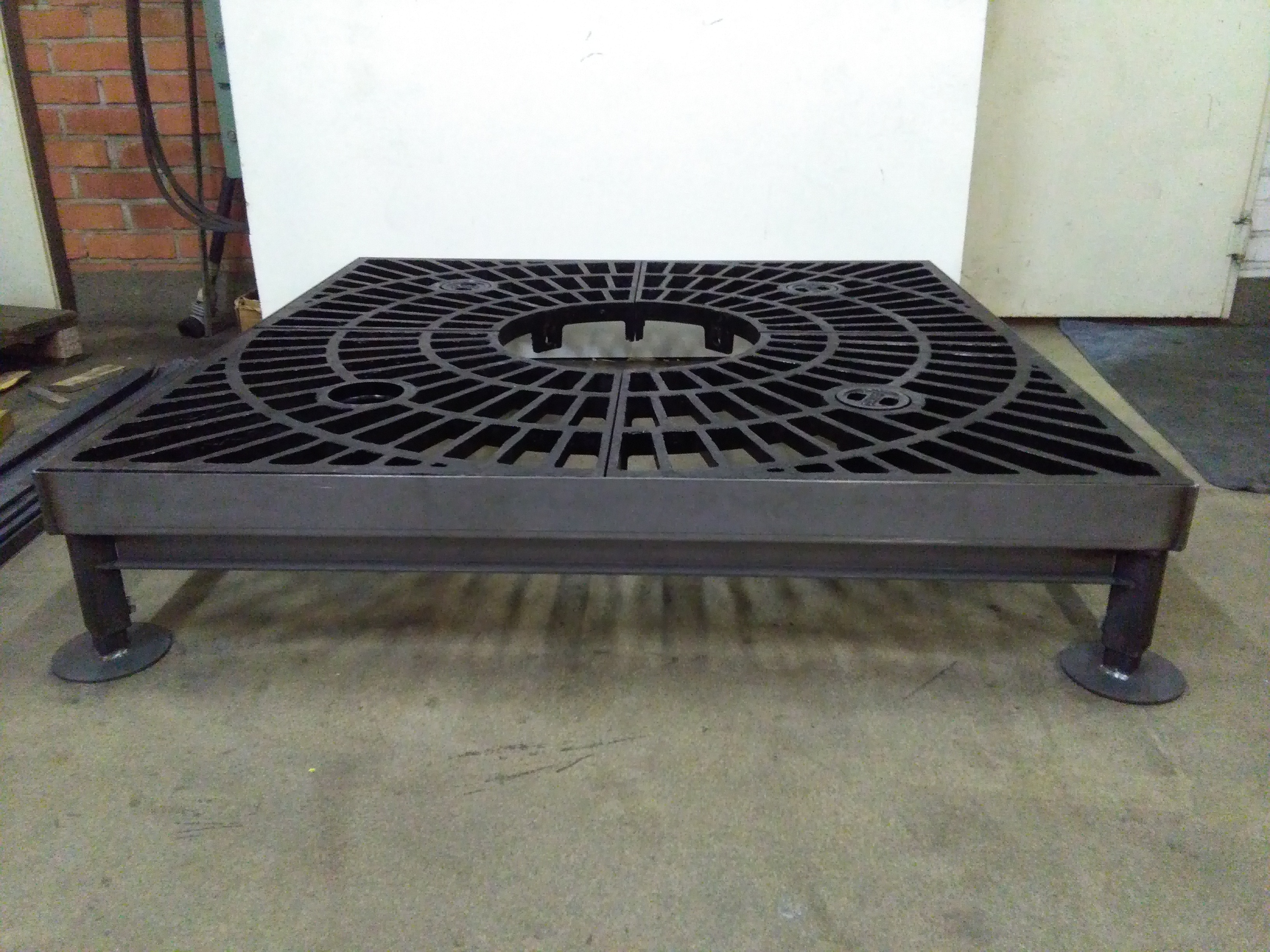

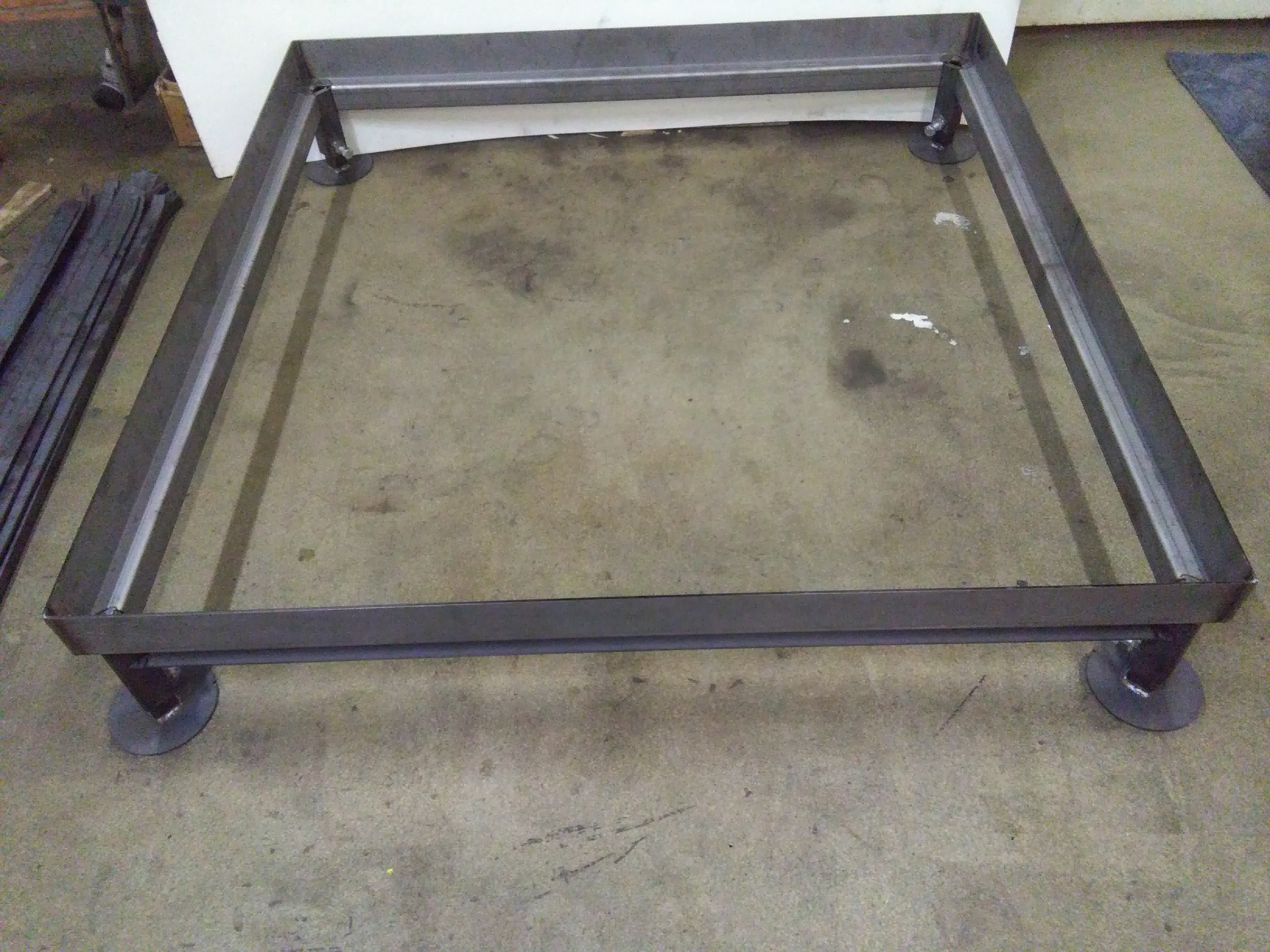

Kantavan kasvualustan istutuskehikko maaritilöille KH 15
Raaka-aine: 40 x 40 x 4
Vakiokorkeus: ~noin 30 cm (tilauksesta myös muita korkeuksia)
Tassujen säätöalue: 0–20 cm
Pinnoitus: käsittelemätön, kuumasinkitty tai maalattu
Istutushäkki H15
Kokonaiskorkeus: 1,1 m
Yläkehän mitat: ulkomitta 1,5 m x 1,5 m
Raaka-aine:
yläkehä 60 x 60 x 6
alakehä 50 x 50 x 5
pystytuet 50 x 50 x 5
Levyverkko 85/3/3 tai vastaava.
Pinnoitus: käsittelemätön, kuumasinkitty tai maalattu
Käyttö ritilän NK 15:n kanssa
Huoltoputkien kannet
Silloin, kun ei käytetä maaritilää voidaan puun läheisyydessä käyttää erillistä kantta ja siihen liitettyä huoltoputkea, jonka kautta puun juuristoa voidaan hoitaa. Huoltoputkeksi saatavilla noin 1m pituista sinkittyä reikäputkea 8mm rei’ityksellä. Voidaan käyttää myös sopivaa salaojaputkea.
Huoltoputken kansi neliö
Kannen mitta: 220mm x 220mm
Irroitettavan kannen halkaisija: 115mm
Korkeus: 150mm
Kannessa voidaan käyttää 120mm salaojaputkea.
Saatavana myös 500mm tai 1000mm korkea 8mm reijillä varustettu teräsputki (kuvassa).
Halkaisija 120mm joko pohjatulpalla tai ilman.
Huoltoputken kansi pyöreä
Kannen ulkohalkaisija: 325mm
Irroitettavan kannen halkaisija: 180mm
Korkeus: 100mm
Kannessa voidaan käyttää 160mm tai 200mm salaoja-putkea.
Saatavana myös 500mm tai 1000mm korkea 8mm reijillä varustettu teräsputki.
Halkaisija 160mm joko pohjatulpalla tai avoimella pohjalla.
